NAMW-11.395

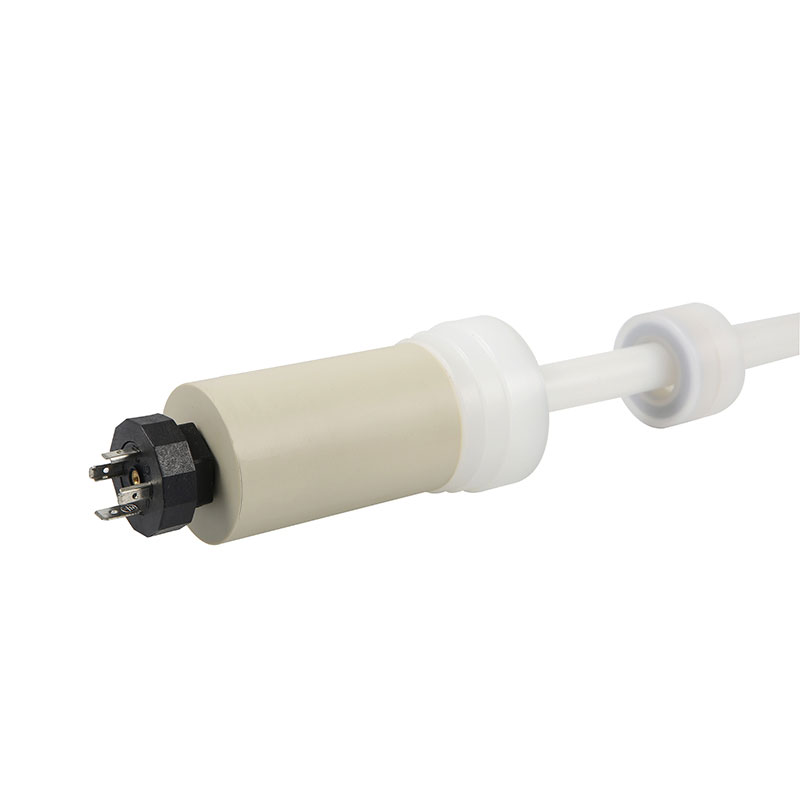

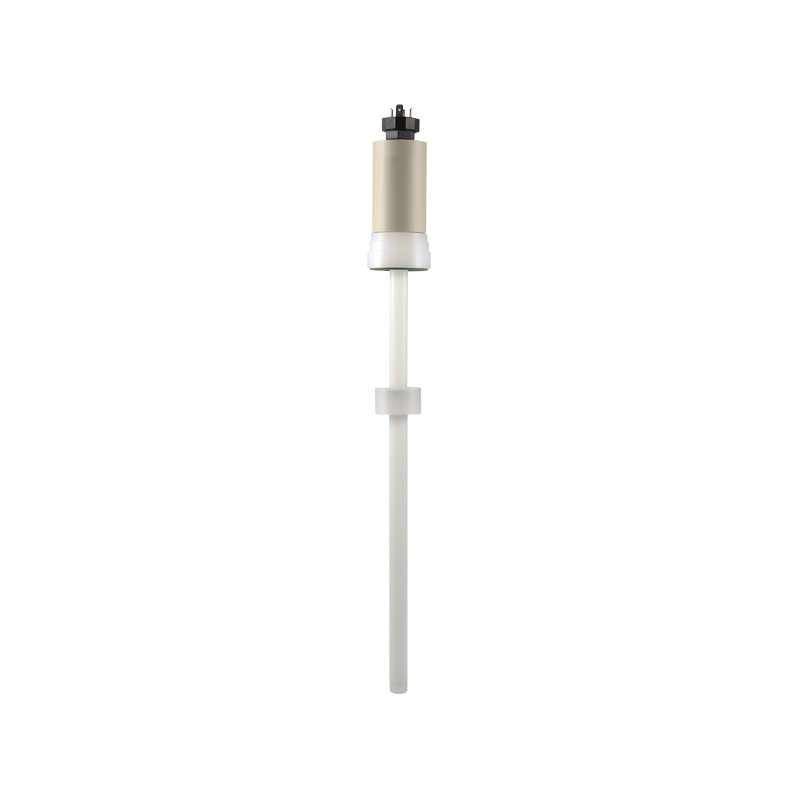

電鍍專用磁致伸縮液位計概述
電鍍專用磁致伸縮液位計， 是本公司對國外智能儀器儀表的設計方法和理論進行引進、吸收、消化、提高、按原化學工業部頒布的液位計標準研發及制造生產的產品?？捎靡愿鞣N各樣塔、罐、槽、球形器皿等機器設備的介質液位測量。該系列磁致伸縮液位計可以做到高密封、防泄漏和適應高壓、高溫、腐蝕性條件下的液位測量,具有可靠的安全性，并且為了滿足遠程控制和現場數據的集中處理的要求，還對現場的測量信號作一個遠傳輸出。而且可應用于液位、化工、冶金、電力、造紙、食品、石化、電力、制藥、煉油、核電、火電 、輕工、環保、建材等領域。
電鍍專用磁致伸縮液位計結構原理
磁致伸縮液位計由三部分構成：探測桿，電路單元和浮子構成，磁致伸縮液位計的傳感器測桿外配有一浮子，此浮子可以沿測桿隨液位的變化而上下移動。在浮球內部有一組永久性磁環。當脈沖電流磁場與浮球造成的磁環磁場相逢時，浮球周邊的磁場發生改變進而促使由磁致伸縮材料制成的波導絲在浮球所在的位置造成一個扭轉波單脈沖，這一單脈沖以固定不動的速率沿波導絲傳到并由檢出機構檢出。根據精確測量脈沖電流與扭轉波的時間差能夠 精確地確定浮球所在的位置，即液面的位置。
電鍍專用磁致伸縮液位計特點
1.系統可靠性強：因為磁致伸縮液位計選用波導基本原理，無機械移動部位，故無摩擦，無磨損。全部變換器封閉在不銹鋼管內，和測量物質非接觸，傳感器工作靠譜，長壽命。
2.精度高：因為磁致伸縮液位計用波導脈沖工作，工作上根據測量起始脈沖和終止脈沖的時間來明確被測位移量，因而測量精度高，分辨率好于0.01％FS，它是用其他傳感器難以實現的精確度。
3.安全性能好：磁致伸縮液位計的防爆特性高，本安防爆，應用安全可靠，非常合適對化工原材料和易燃氣體的測量。測量時不用打開罐蓋，防止人工測量所存在的不安全性能。
4.磁致伸縮液位計有利于安裝和維護簡單：磁致伸縮液位儀一般通過罐頂現有管口開展安裝，非常適用于地下儲罐和已投運儲罐的安裝，并可在安裝過程中不影響正常生產制造。
5.有利于系統自動化技術工作：磁致伸縮液位計的二次儀表選用標準輸出數據信號，有利于微機對數據信號開展處理，非常容易完成聯網工作，提升全部測量系統的自動化技術程度。
電鍍專用磁致伸縮液位計主要技術參數
1、量程范圍：0—6米，（可根據用戶要求定制）；
2、工作電源：24VDC；
3、信號輸出：4-20mA標準電流信號；
4、測量精度：±1mm或0.3％FS（電流輸出型）；
5、工作壓力：≤4.0Mpa；
6、介質要求：密度≥0.5g/cm3、粘度≤0.005Pa.s；
7、工作溫度：T1:0~70℃、T2：-25~+80℃、T3：-40~+85℃；
8、重復性誤差：優于0.01％FS；
9、分辨率：優于0.01％FS
10 遲滯：優于0.01％FS
11溫度影響：±0.007％FS/℃
電鍍專用磁致伸縮液位計安裝方式
測量臥式儲罐的液位:頂部安裝立油罐上的應用:軟纜式頂部安裝與磁翻板液位計配套應用
電鍍專用磁致伸縮液位計注意事項:
1.傳感器首、末端有測量盲區，安裝時需要考慮（訂貨前請咨詢技術支持）。
2.使用者拆卸儀表時嚴禁用手抱住殼體擰開，應應用扳手擰開六角螺栓。
3.當場安裝儀表后應加強密封措施，不允許有液體滲透到接線端子。
4.嚴禁擰動電氣端口。
電鍍專用磁致伸縮液位計訂貨須知（訂貨時請?zhí)峁┫铝袛?shù)據）
●型號規格
●被測介質名稱及密度
●測量范圍
●法蘭標準及連接形式
●工作壓力
●介質溫度
●特殊要求
ENGLER PVDF（聚偏氟乙烯）磁致伸縮液位計,使用的材質是一種高強度、耐腐蝕的物質,使用溫度－40～110℃，極佳之耐化學特性，室溫下不被酸、堿強氧化劑、鹵素所腐蝕；適用于各種環境，是石油、化工、光伏、食品等工業部門的理想液位測量產品。
ENGLER PVDF磁致伸縮液位計產品技術先進，結構合理；液體介質與測量元件完全隔離，任何情況下都非常安全、耐用；全測量過程無盲區，顯示直觀清晰，測量范圍大。采用質量上乘的干簧芯片組液位變送器，可將液位、界位信號轉換成4～20mA DC標準信號，傳輸給計算機、調節器、液位數顯儀，實現遠距離檢測、記錄與控制。
 |
恩格勒的PP,PVDF,PTFE液位計通過嚴格的生產把關，杜絕粗制濫造；嚴選優質PP液位計材料；品質把控嚴格，確保產品質量。
恩格勒是一家專門的定制型液位計生產廠商，只需要提供你所需PP,PVDF,PTFE液位計的應用需求以及技術，我們的設計工程師就會為您量身定制PP液位計解決方案。
恩格勒以全新的定制理念，竭誠為廣大客戶服務“一支也定制，按需定制”，我們承諾：不因材貴有寸偽，不因工繁省一刀！ |
