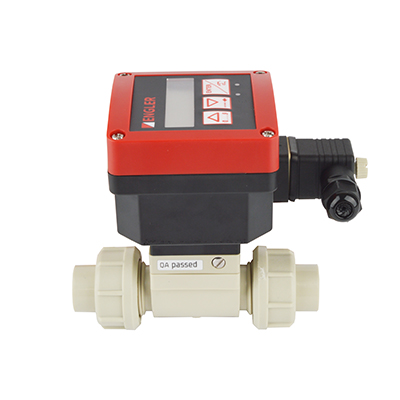

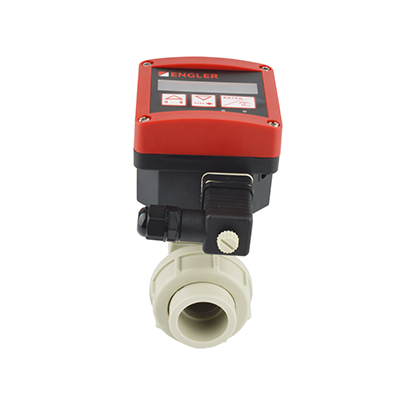

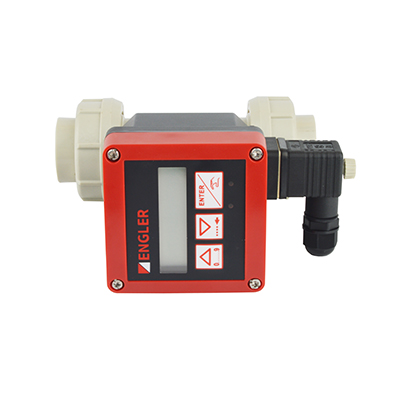

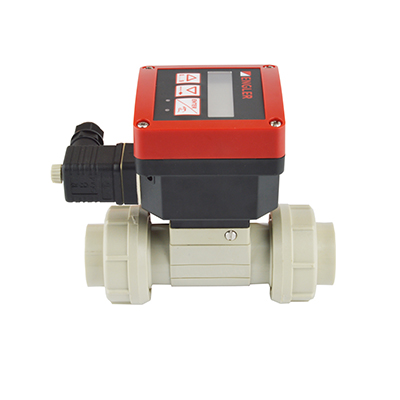

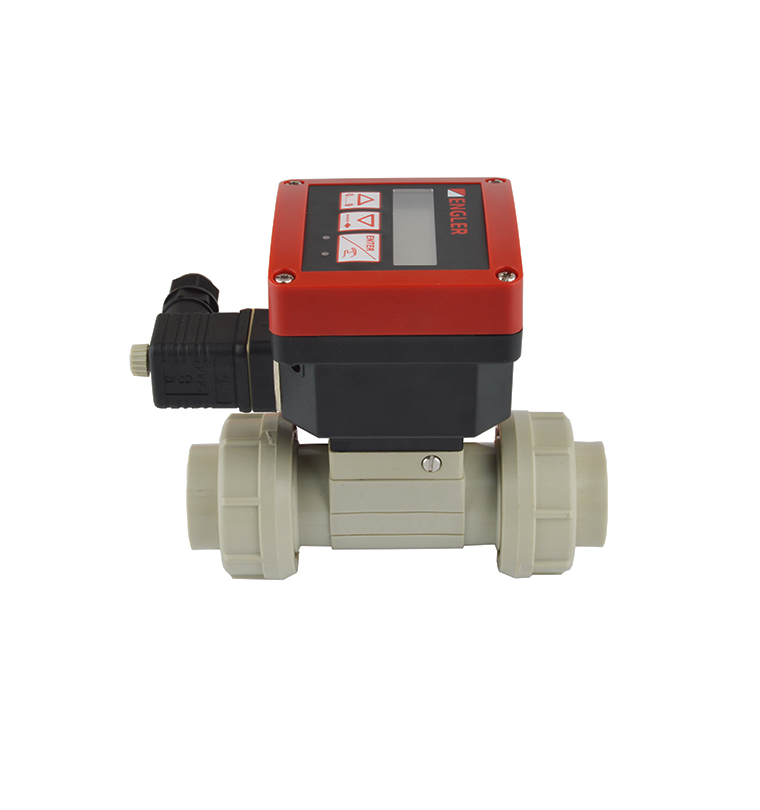

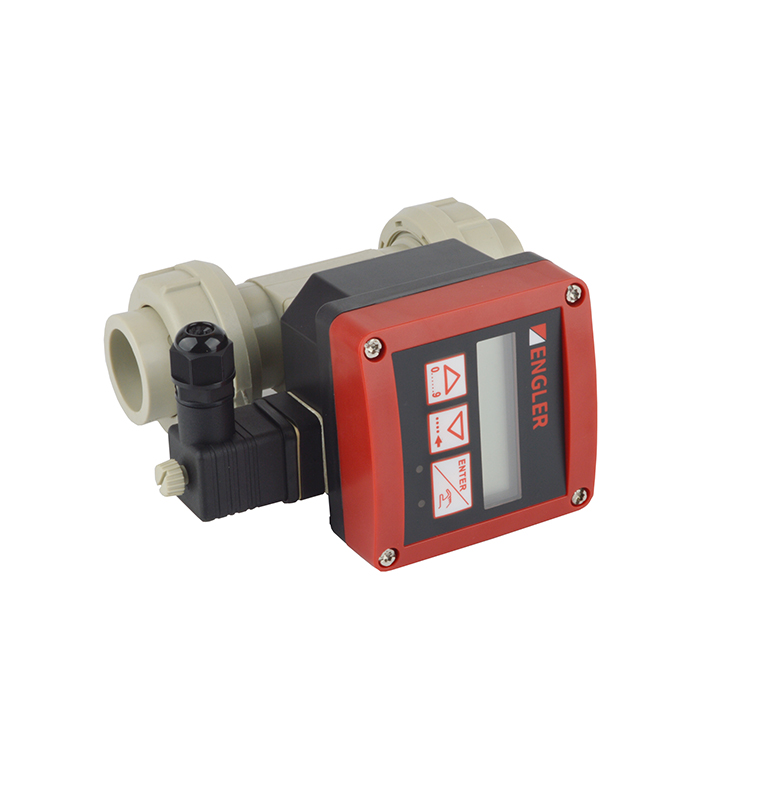

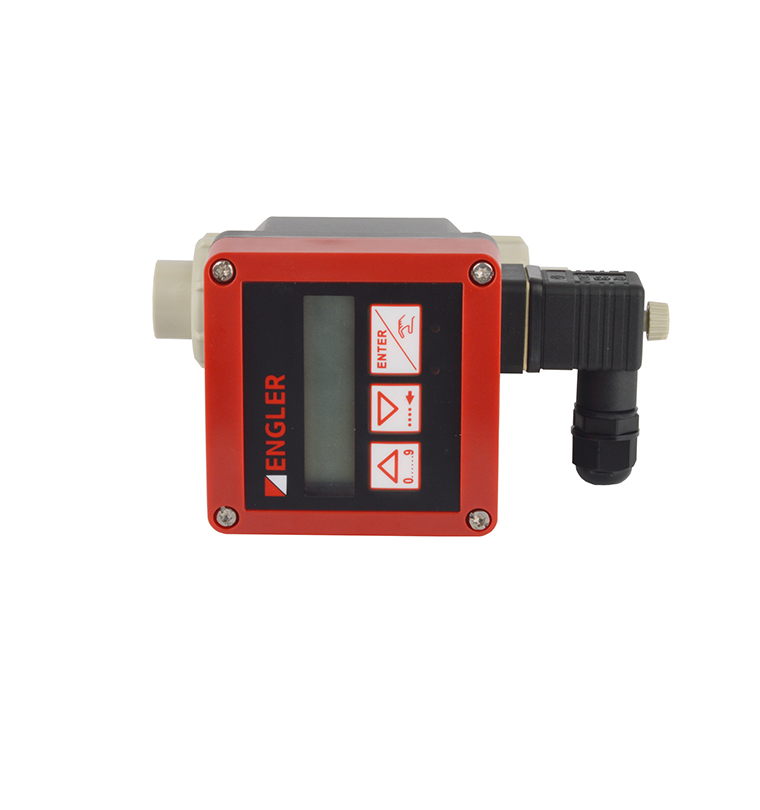

NF3035渦輪流量變送器
＊產品介紹
一、結構及原理
1.1結構

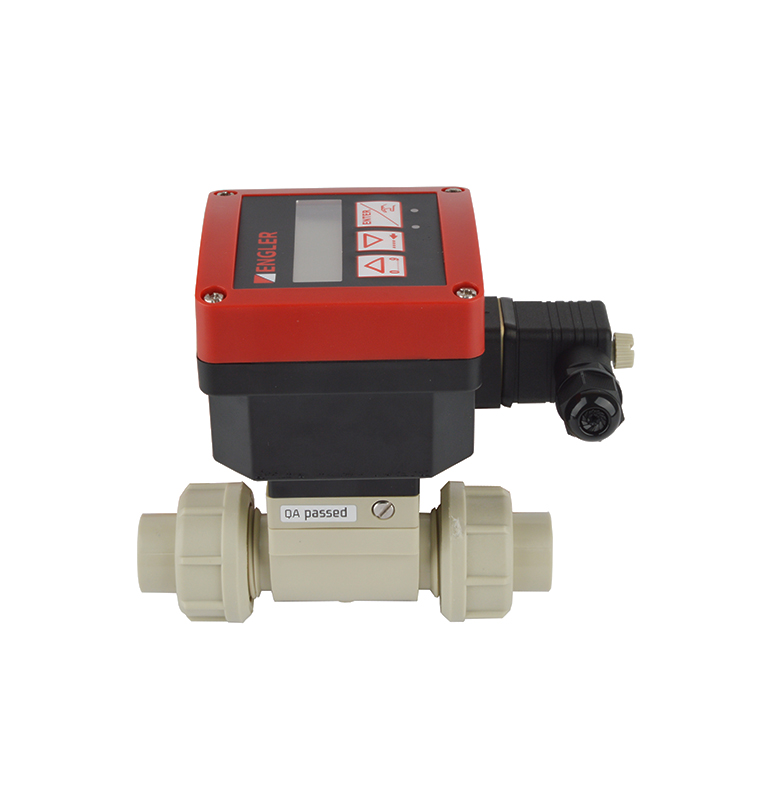

NF3035型流量計由一個NFD30型渦輪底座和一個NFM35型流量變送器構成，通過一個卡口接頭可以將兩者快速、簡單地相連。變送器模塊包括液晶顯示屏、編程鍵和發送器。發送器將測量信號轉換并顯示為實際值。
1.2工作原理
當液體流過管道時, NFD30上的磁性葉輪旋轉該測量信號并在NFM35發送器中產生一個測量信號，該頻率調制感應電壓與流體流速成正比。再通過具體管道的K系數將頻率轉換為流量，傳至顯示儀表，可顯示出流體的瞬時流量和累計總量。
NF3035型流量計可安裝在水平或垂直管道中，只能用于測量潔凈的液體和類似于水的流體（固體含量≤1%， 最大粘度 300 cST），不適用于氣體流量測量。
2.3技術參數
管徑 DN15~ DN50
測量范圍 0.3 ~ 10 m/s
流量范圍 最小流量 3 L/ min( DN15 管道最小流速 0.3 m/s)
接管材質 PVC， PP ，PVDF
壓力等級 PN10
流體溫度 PVC：0~50℃，PP:0~ 80℃，PVDF:-15~ 100℃
環境溫度 0~ 60 ℃
相對濕度 80% max.
防護等級 IP 65
測量誤差 1. 在線校正：±0.5% of F.S.(@10 m/s，20℃)
2. 標準 K 系數校正: ±0.5% of F.S. + 2.5% of R.(@10 m/s，20℃)
線性度 ≤±0.5% of F.S.
重復性 0.4% of R.
渦輪 PVDF （軸承：陶瓷 ）
密封圈 氟橡膠 FKM
顯示器 15*60mm,LCD 8位字母數字混合顯示，15段，高度9mm
傳感器支架 PVDF,PP,PVC
外殼 聚碳酸酯PC
＊產品特點
1.通徑8.0-50 mm
2.電子部件與接頭之間采用卡口連接，便于安裝
3.可選4-20mA和標準脈沖輸出
4.2線制或3線制系統
5.NF/3035流量計，8022流量計,S030流量計底座，S030渦輪座，S030葉輪和軸承，3035流量表，8226電導率表等可配套使用。
＊注意事項
1.測量時管道必須完全充滿液體，防止管道內形成氣泡，否則會造成測量誤差。
2.請?jiān)诹髁坑?jì)前適當位置安裝濾網，以避免異物破壞葉輪。
3.流量計安裝完成后請勿再?zèng)_洗管路，否則可能損壞葉輪陶瓷軸承。
4.在正確安裝的情況下，流量計是免維護的，如運行過程中有污染或堵塞，可用水或其他合適的清洗劑清洗變送器（渦輪、軸承等）。
5.流量計顯示“ERROR”時，表示校正參數丟失，按ENTER鍵進入操作菜單，但此時儀表恢復出廠設定值，必須重新校正，如該信息重復出現，請將流量計退還給供應商。
