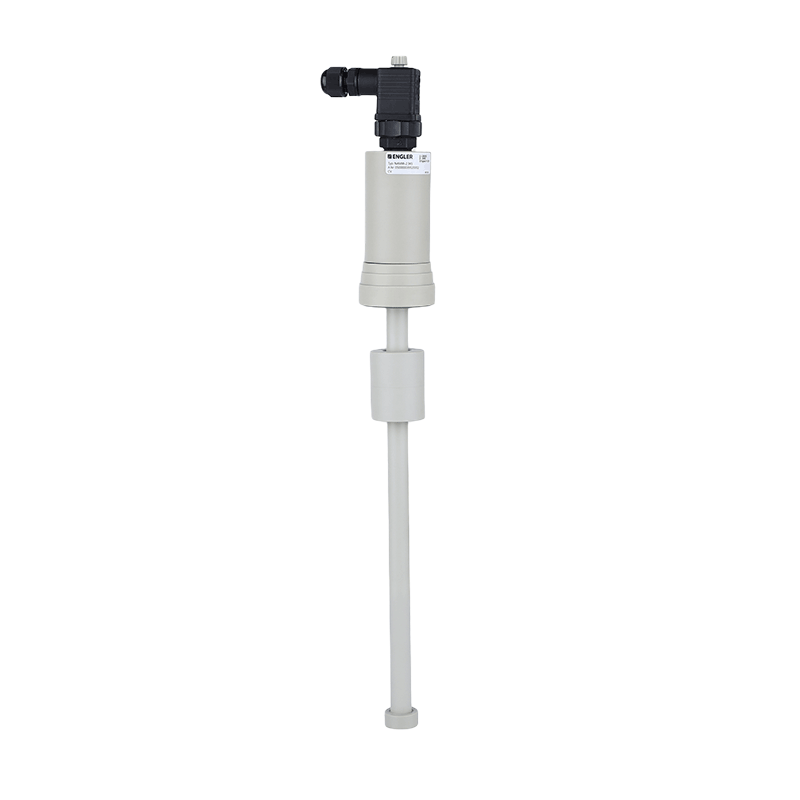

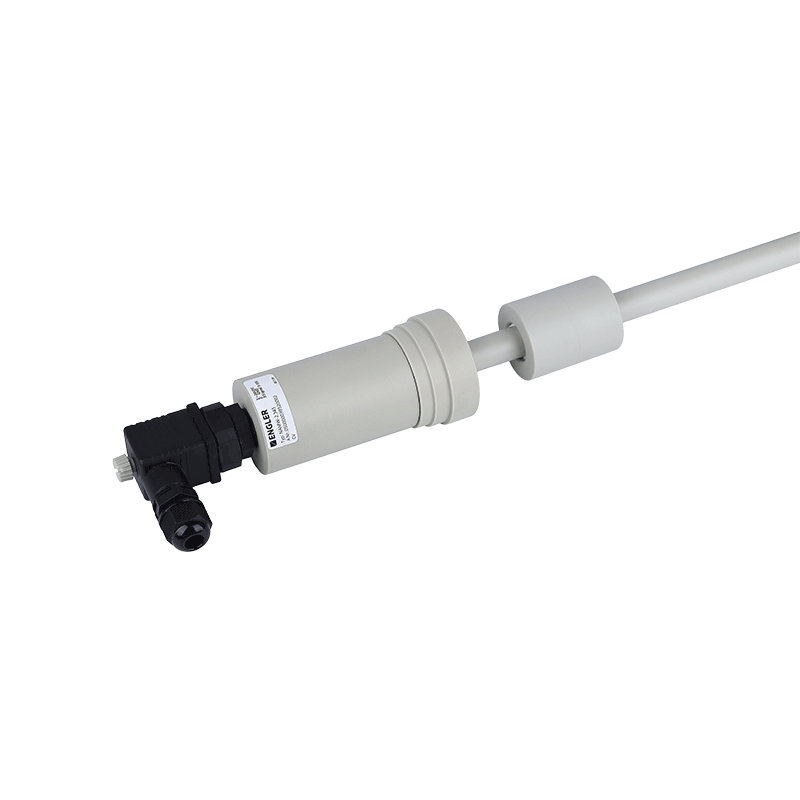

NAMW-2.345
NAMW-2.345耐腐蝕磁致伸縮液位計是一款液位測量精度高、使用壽命長、免維護的高精尖產品。主要用于液位測量或者液位控制的產品?,F(xiàn)已被廣泛應用于石油開發、化工制造、電力冶金、水處理設備等行業。
NAMW-2.345耐腐蝕磁致伸縮液位計原理:耐腐蝕磁致伸縮液位計工作時,傳感器的電路部分將在波導線上激發脈沖電流,并且當電流沿波導線傳播時,將在波導線上產生脈沖電流磁場。磁致伸縮液位計的傳感器桿上裝有浮子,可隨著液位的變化而沿上下移動,浮球內部有一組永磁環,當脈沖電流磁場遇當浮球產生的磁環磁場改變時,浮球周圍的磁場發生變化,從而使由磁致伸縮材料制成的波導線在浮球的位置產生扭轉波脈沖。該脈沖以固定速度移動。波導線返回并由檢查機構進行檢測,通過測量脈沖電流與扭轉波之間的時間差,可以準確確定浮球的位置,即液面的位置。
NAMW-2.345耐腐蝕磁致伸縮液位計的優點:磁致伸縮液位計適用于高精度清洗液位測量,精度為1mm,最新產品的精度可達到0.1mm。磁致伸縮液位計還可用于測量之間的界面兩種不同的液體。
NAMW-2.345耐腐蝕磁致伸縮液位計參數指標:
1、量程:0—6米,(可根據用戶要求定制);
2、工作電源:24VDC;
3、信號輸出:4-20mA
4、測量精度:±1mm或0.3%FS(電流輸出型);
5、工作壓力:≤4.0Mpa;
6、介質要求:密度≥0.5g/cm3、粘度≤0.005Pa.s;
7、重復性誤差:優于0.01%FS;
8、分辨率:優于0.01%FS
9、遲滯:優于0.01%FS
10、溫度影響:±0.007%FS/℃
