NAMW-4.345磁致伸縮液位計工作原理

  NAMW-4.345磁致伸縮液位計是近些年來國內國外發展壯大的全新一代高科技產品。具備精確測量精度高、安裝調校便捷、使用期限長、輸出數據信號多（一臺液位計可同時精確測量14個界面+6個溫度數據信號）等特性，而廣泛運用在石油工業、化學工業等工業生產領域過程控制液位（頁面）的連續精確測量。

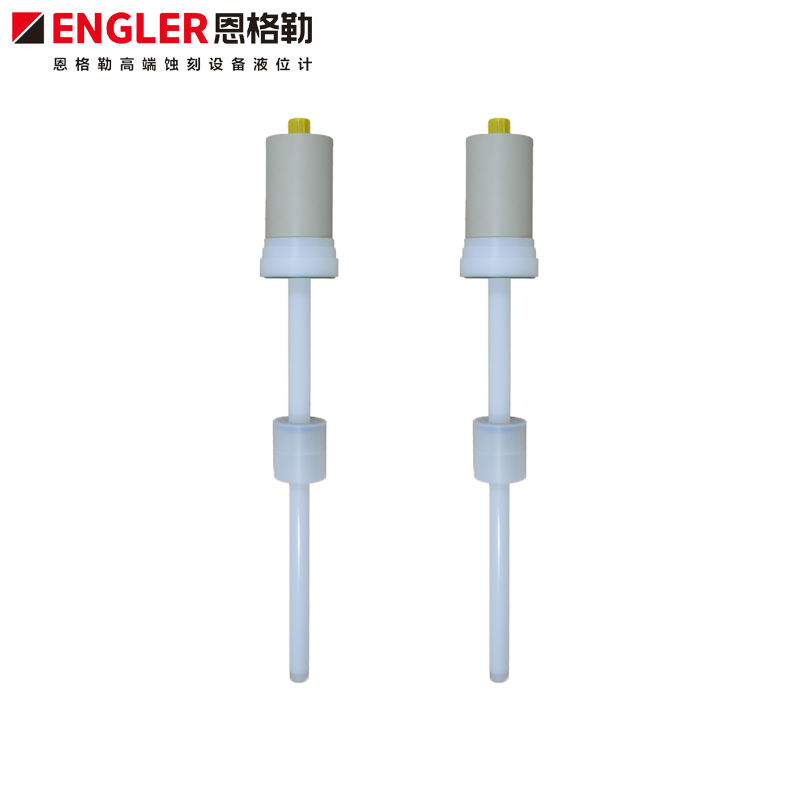

  磁致伸縮液位計（界位）關鍵是由不導磁的控測桿、磁致伸縮線（波導）、浮球及變送器等組合成。安裝在控測桿內的磁致伸縮線與電路控制模塊相接，電路控制模塊中的脈沖發生器所造成的電流單脈沖順著波導線散播，當浮隨液位升高或降低，其中的磁鋼隨著一起轉變，磁鋼的具有電磁場與導波線周圍由起始單脈沖所造成的電磁場矢量疊加，并產生螺旋電磁場，造成瞬間扭力，使波導線扭動并造成張力單脈沖。

這些單脈沖以穩固的速度沿波導線傳送，由線圈轉化器轉化成感應電動勢，并整形為窄單脈沖，此單脈沖經變大后，由信號分析電路測算出起始單脈沖與終止單脈沖的時間差，再通過變送器的信號分析，變大后轉化成與被測液位成比例的4~20mA數據信號輸出。

  東莞恩格勒流體控制有限公司能夠?yàn)槟鷰韺I(yè)性的磁致伸縮液位計選擇型號建議和安全可靠的磁致伸縮液位計產品，有一切疑問能夠致電，我們會有專業性的技術人員幫您解答，期待能帶給您幫助！
