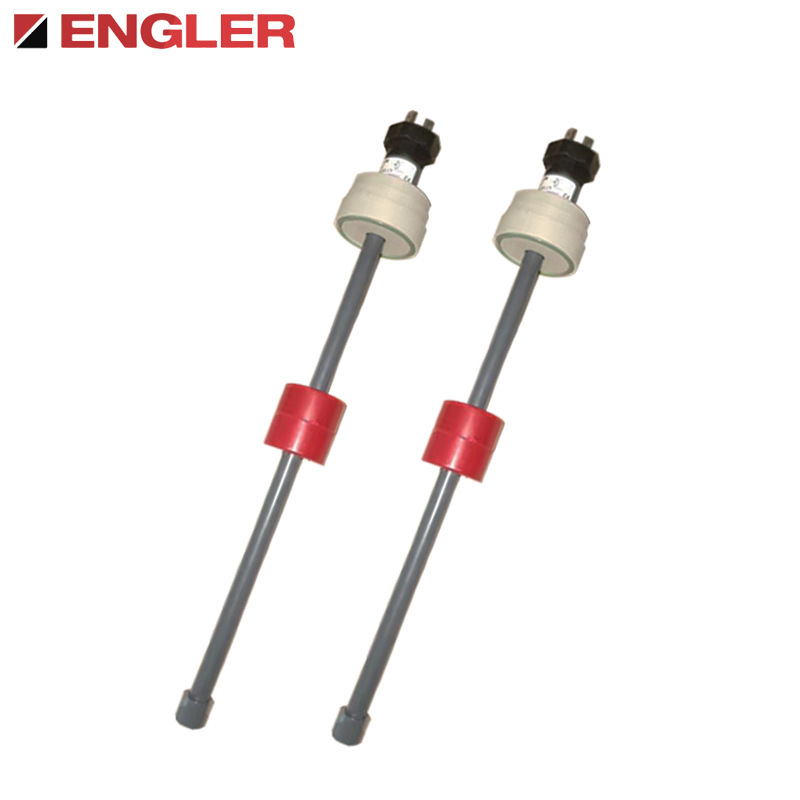

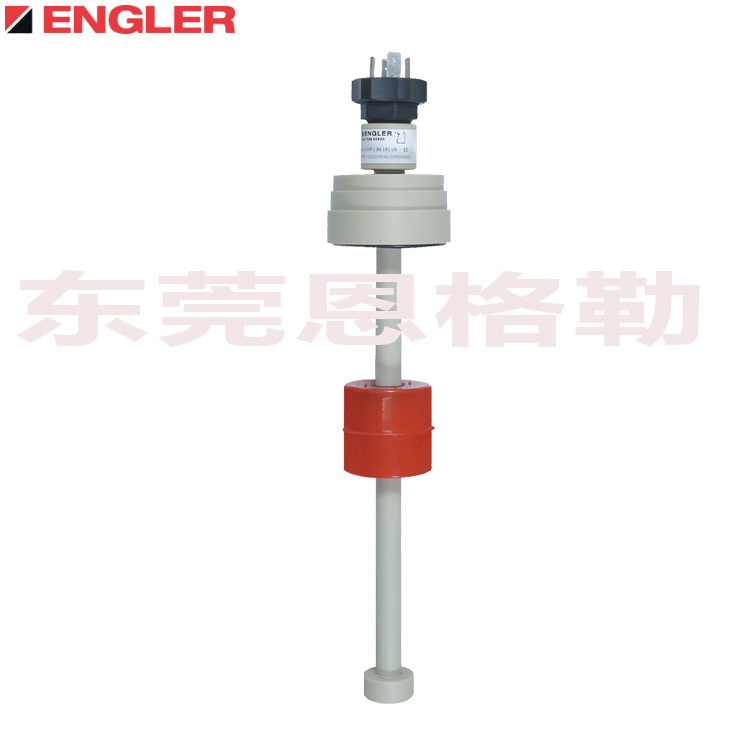

浮球液位變送器開關的安裝方法
浮球液位變送器的開關要使空心球通過內部帶有環形磁鐵的球,并根據需要將其限制在封閉的非磁性導桿上。當浮子受到液體浮力的影響時,它將隨著液位的升高或降低。當在磁力的作用下,導桿中對應位置的預裝磁簧開關輸出打開或關閉信號,指示被測液體的實際位置時,可將其用于多點控制,可根據用戶需要定制控制開關的位置,使用簧片開關無需電源,接觸壽命可達200萬次,所有開關插座均在同一接線盒內接線盒的防護等級達到IP-65以上,有PVDF,PP,PVC塑料材料和SUS304,SUS316金屬材料,因此無論酸,溶劑或各種燃料,磁簧開關與電線和液體完全隔離,因此可以在高溫高壓設備上安全使用,特別適用于各種中小型標準液位的檢測壓力和p確保儲液罐,現場指示信號的遠程傳輸和液位警報。適用于各種衛生,有毒,腐蝕性介質和爆炸性氣體的危險場所。安裝形式多樣,適用于各種形式的容器。
液位變送器的安裝方法:
1、安裝位置應遠離從進水口進水,否則浮子水位變送器的開關會因進水口的波動而引起故障;
2、如果將開關安裝在混凝土水池壁上,則可以安裝L型角鋼支架
3、如果開關位于混合區域,則可以安裝防波管或防波擋板
4、選擇內徑大于浮球直徑的法蘭連接管
5、受控電路的負載必須與浮動開關的觸點容量相匹配
6、被測液體的比重必須大于浮子的比重7。浮子的作用點已在工廠根據客戶的訂單要求進行了調整。請不要隨意調節浮子的位置。
浮球液位變送器開關的接觸保護:
1、當液位開關用于帶有電感性負載的電路(例如電動機,繼電器,電磁線圈等)時,建議使用在負載的兩端并聯保護電路,例如:中間繼電器,RC(緩沖),壓敏電阻,二極管等注意:請勿將開關直接連接到電磁閥,電機或電磁開關。
2 、當開關用于電容器,熱燈泡,長電纜等容性負載時,開關觸點之間會產生浪涌電流。建議使用浮球液位變送器的兩端并聯保護電路,例如限流電阻或浪涌吸收器等。
