浮球液位計主要結構及工作原理
浮球液位計是液位測量領域中一種比較常見的測量儀器,因為它具有廣泛的應用范圍,安裝靈活方便,只要它配備了不同的浮球和內桿材料,就可以測量任何形式的液體。位。為了更好地使用戶在液位測量中使用浮子液位計,提高測量精度并有效地延長液位計產品的使用壽命,那么浮球液位計的具體應用范圍是什么?現在讓我們看一下浮球液位計的內部結構及其工作原理:

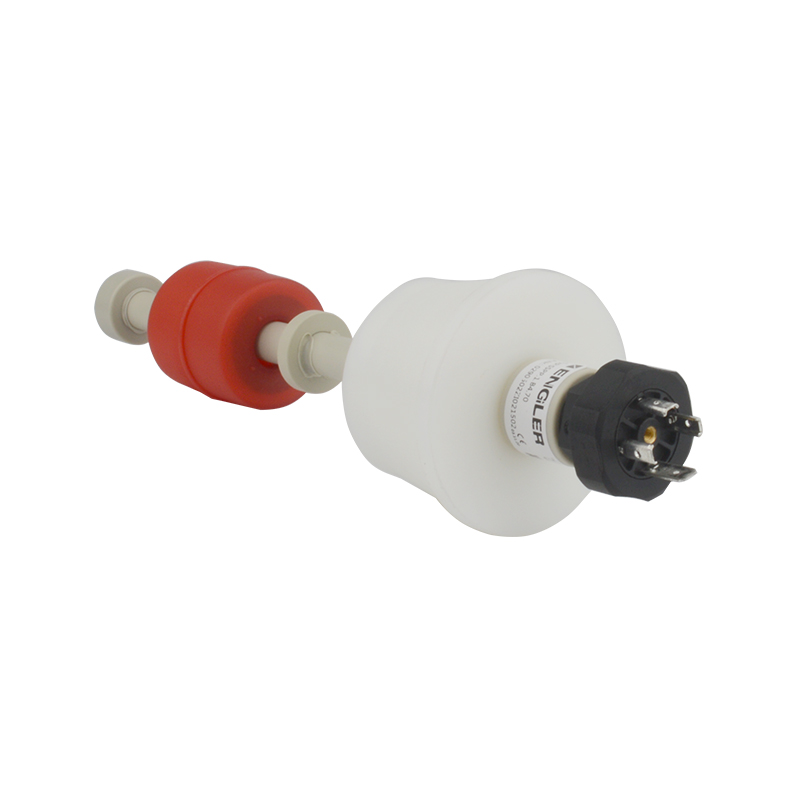

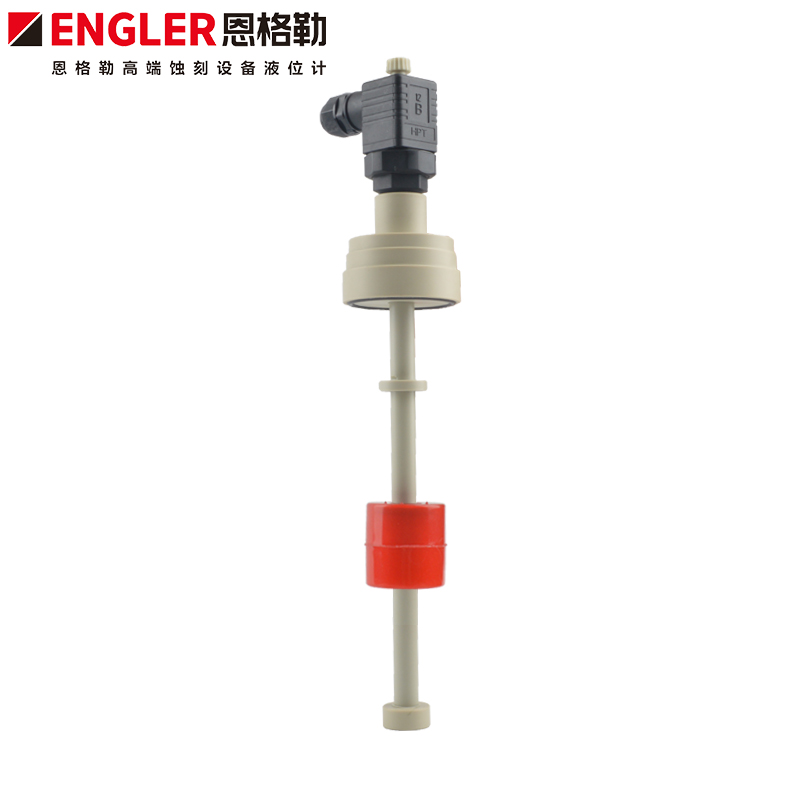

浮球中的磁鐵和傳感器(簧片開關)會改變串聯到電路的組件(例如定值電阻器)的數量,從而導致儀表電路系統的電量發生變化。也就是說,磁浮子位置的變化會導致電量的變化。通過電氣的變化間接獲得容器內部液位的狀態浮子式液位計可直接輸出電阻信號以輸出液位信號。轉換器由電子模塊組成,安裝在傳感器的接線盒中,傳感器將液位的變化轉換為尺寸通過電磁鋼的磁耦合的電阻。磁性浮子液位計使用浮子組件作為測量元件。通過液體的浮力,浮子上下移動并驅動噴射桿的上端。電磁鋼受到上下作用,并且通過磁耦合,可以翻轉顯示組件的磁性轉向柱以跟蹤液位變化,因此顯示醒目且讀數直觀。由于顯示組件與被測介質完全隔離,因此使用安全可靠。
液位計適用于各種地下儲罐和其他容器,以及不適合側面開口的容器的液位顯示;如果裝置配備了配套的儀表來實現自動控制功能,則浮球液位計可用于遠程檢測。由該液位計組成的合成氨高壓液位檢測自動控制系統解決了長期存在的問題。小型氮肥行業的技術難題,節能降耗的效果明顯。浮球液位計的產品特點:適用范圍廣,安裝形式多樣,適用于任何中等液位,界面和被測介質與指示結構完全隔離,具有良好的密封性能,防接觸,耐高壓,耐高溫和耐腐蝕性能。它集成了現場指示,遠程傳輸和警報控制開關,并且可以自由調節。具有全功能,雙色顯示,發光,連續直觀,醒目的,測量范圍大,觀察方向可任意變化,抗振性變化好,適應大范圍波動的情況液位。工作結構簡單,安裝方便,維護成本低。精致的電磁鋼校正器可以在現場隨意調節。指針式磁性跟蹤液位計用于直接指示打開的或壓力容器中的液位高度。與工業設備上常用的玻璃管液位計相比,不怕斷裂,數值更清晰。它適用于在玻璃壁上產生粘稠作用的掉油現象。直接指示類似的液體介質或有毒有害的介質。
