磁致伸縮液位計的測量原理是什么?

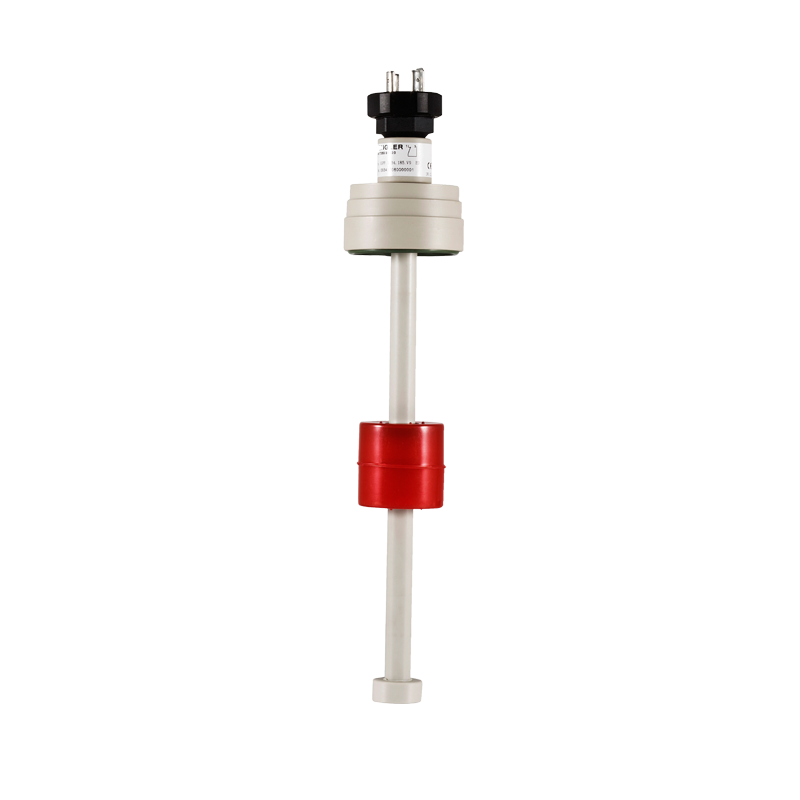

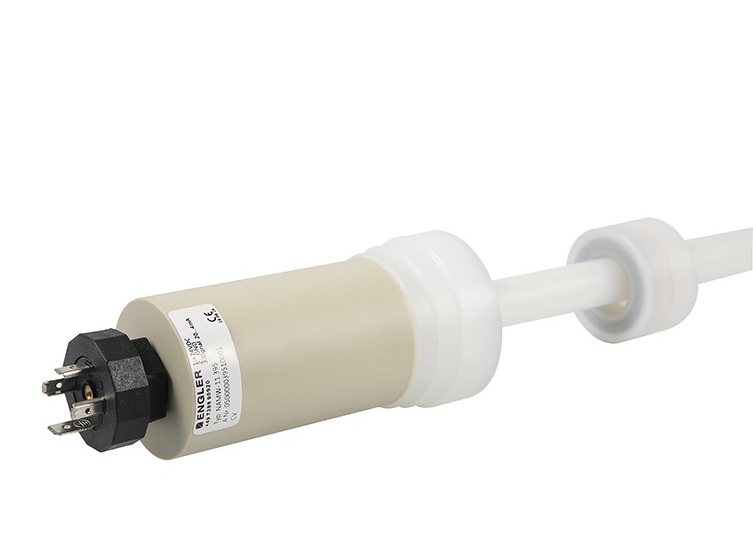

當磁致伸縮液位計在工作時,磁致伸縮液位計的電路部分將在波導線上激發脈沖電流,并且當電流沿波導線傳播時,將在波導線上產生脈沖電流磁場。磁致伸縮液位計的導桿外配備一個浮球,可以隨著液位的變化而沿桿上下移動,浮球內部配備一組永磁環。
當脈沖電流磁場滿足時會產生磁場的改變時,浮球周圍的磁場發生變化,從而使由波導絲在浮球的位置產生扭轉波脈沖。該脈沖以固定速度移動。波導絲返回并由檢查機構進行檢測,通過測量脈沖電流與扭波之間的時間差,可以準確確定浮子的位置,即液面的位置。
磁致伸縮液位計的優點:磁致伸縮液位計適用于高精度清潔液位測量,精度為1mm,新產品的精度可達到0.1mm。磁致伸縮液位計也可用于測量之間的界面兩種不同的液體。
磁致伸縮液位計用于工業測量和控制各種液罐的液位,例如石油,化學原料存儲,工業過程,生物化學,醫藥,食品和飲料,等行業中
磁致伸縮液位計優點
1.高可靠性:由于磁致伸縮液位計采用波導原理,因此沒有機械運動部件,因此沒有摩擦和磨損。。整個傳感器封閉在不銹鋼管中,并且不與測量介質接觸。傳感器工作可靠,壽命長
2。高精度:由于磁致伸縮液位計可與波導脈沖一起工作,因此通過測量工作過程中初始脈沖和脈沖結束的時間來確定測得的位移,因此測量精度高,分辨率優于0.01% FS。用其他傳感器很難達到的精度
3。安全性好:磁致伸縮液位計具有很高的防爆性能,本質安全防爆,使用安全,特別適合于化學原料和易燃液體的測量,測量時無需打開罐蓋,避免手動測量的不安全性
4。磁致伸縮液位計易于安裝且易于維護:磁致伸縮液位計通常通過儲罐頂部的現有噴嘴安裝,特別適合于地下儲罐和已投入運行的儲罐的安裝。該過程不會影響正常生產
5。促進系統自動化:磁致伸縮液位計的二次儀表采用標準輸出信號,便于微機對信號進行處理,易于實現聯網工作,提高了整個測量系統的自動化程度。
