恩格勒浮球液位計的工作原理
東莞恩格勒有限公司主要生及研發浮球液位計,今天由小編來介紹一下恩格勒浮球液位計的工作原理,首先來認識一下浮球液位計是什么?
一、浮球液位計是什么
浮球液位計主要是以磁浮球?yàn)闇y(cè)量元器件,根據磁耦合功能,使傳感器內電阻成線性變化 ,由智能化轉換器將電阻變化轉變成4~20mA標準電流信號,可當場表明液位的百分比、4~20mA電流及液位值,遠傳提供控制室可達到液位的自動檢測系統、控制和記錄。 該儀器儀表適用于石油工業、化工行業、電力工程、輕工業及醫藥等領域污水處理及各種類型常壓和承壓容器內介質液位的測量,特別是在對于地下貯槽、貯罐的液位測量較為理想。
二、浮球液位計的結構及工作原理描述

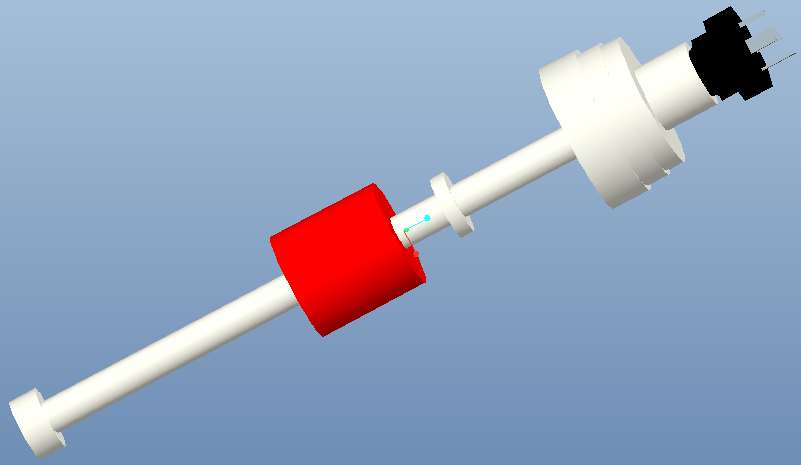

恩格勒產品根據浮力和靜磁場基本原理設計生產的,由浮球、插桿等組合而成,在密閉的非導磁性管內安裝有一個或多個干簧管,隨后將此管越過一個或多個中空且內部有環形磁鐵的浮球,并運用固定環來調節浮球與磁簧開關在相對應位置上,進而使浮球在相對應范圍之內上下變動,產生開或是關的動作,進而使該非導磁性管內的干簧管產生吸合或斷開 的動作,進而輸出一個開關信號,根據顯示儀表用數字顯示信息液體的實際位置,浮球液位開關進而做到液面的遠距離檢查測量和調節。
三、浮球液位計技術參數
測量范圍:1~1000mm
顯示精度:±5mm;
工作壓力:0.6MPa;
介質溫度:-10~70(℃)
輸出電流:4~20(mA)
材質:PP
四、浮球液位計優點介紹
恩格勒浮球液位計使產品具有:結構簡單、使用方便、性能穩定、使用壽命長、便于安裝維護等優點。
五、恩格勒浮球液位計的應用領域
廣泛應用于各種液位傳感器的檢測,如油、水、廢水、酸性液體、堿性液體。浮球液位計式液位變送器廣泛應用應用于煉油廠、化學工業、造紙工業、食品廠、及廢水處理等制造行業。
