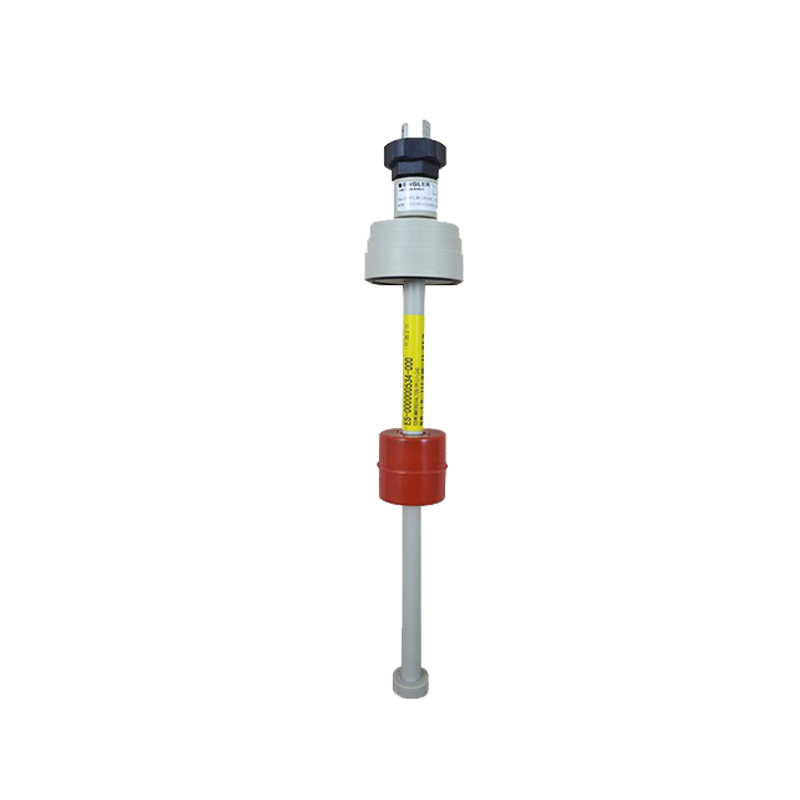

浮球液位計概述及應用
浮球液位計廣泛應用于液位、化工、冶金、電力、造紙、食品、石化、電力、制藥、煉油、核電、火電 、輕工、環保、建材 及工業污水處理等部門。
由磁干簧管、精密電阻和放大變換電路組成。當浮球液位計的磁力作用到某一位置的干簧管時,該干簧管閉合,使放大變換電路輸出與被測液位高低相對應的電流值,隨著液位的高低變化,放大變換電路將液位高低轉換成線性的4~20mADC信號輸出,以實現對浮球液位信號的傳送或控制。
浮球液位計內容包括:
(1)設備要達到整齊、清潔、堅固、潤滑、工程機械招聘防腐、安全等的作業內容、作業方法、使用的工器具及材料、達到的標準及注意事項;
(2)如果遇到一些特殊介質,需要防爆的,浮球液位計也可以采用防爆材料;
(3)基本型浮球液位計是直讀式液位計,應用紅白翻柱,讀數起來更加清晰方便
浮球液位計概述及應用:
1浮球液位計的主導管內裝有一組干簧管和精密電阻,當管外帶有環形磁鋼的浮球因浮力隨液位上下變化,相應在主導管內位于液面處的干簧管在磁場作用下依次閉合(接通)使回路電阻值發生變化,經專用模塊轉換成電流輸出。
2.浮球液位計是利用其內部的磁性浮子隨液位變化產生的磁位移,使得液位視窗的紅白磁翻柱作相應的翻轉來指示液位的高度。當浮子下降時,由紅色轉為白色,紅色始終表示液位的高低。
適用于工業生產過程中各種承壓(或敞開)貯液設備(塔、缸、槽、球形容器和鍋爐)的液體介質的液位的檢測。能就地顯示各種液體的工作情況和液位高度。配上液位變送器就能遠距離傳送液面的位置信號,通過一定的電氣裝置達到自動控制和測量液位的目的。
3.從而來改變桿內的電阻于磁簧開關所組成的分壓電路,磁簧開關的間隙越小,精度就越高。這種浮球液位計可配合其他儀表作遠距離的指示,是一種原理比較簡單,可靠性極佳的液位指示計。
